Μια-πτυσσόμενη στον τοίχο-κάτω μπάρα - όπως το 1W011 - μεταφέρει κάθε κιλό φορτίου χρήστη μέσω ενός ενιαίου βραχίονα τοίχου. Ο βραχίονας, τα μπουλόνια αγκύρωσης και το υπόστρωμα τοίχου πίσω του μεταφέρουν ολόκληρη την κατακόρυφη και οριζόντια δύναμη που δημιουργείται από έναν χρήστη που στέκεται όρθιος από την τουαλέτα. Αυτή είναι μια δομικά κατάλληλη λύση για τοίχους με συμπαγή τοιχοποιία ή οπλισμένο σκυρόδεμα. Ωστόσο, δημιουργεί ένα πρόβλημα προδιαγραφών για τοίχους με λιγότερο προβλέψιμο υπόστρωμα - κοίλο μπλοκ, ελαφρύ διαχωριστικό ή πλακάκι-πάνω από{10}}γυψοσανίδες - όπου η χωρητικότητα του μπουλονιού αγκύρωσης είναι περιορισμένη και η συγκέντρωση του φορτίου του βραχίονα προκαλεί ανησυχία.

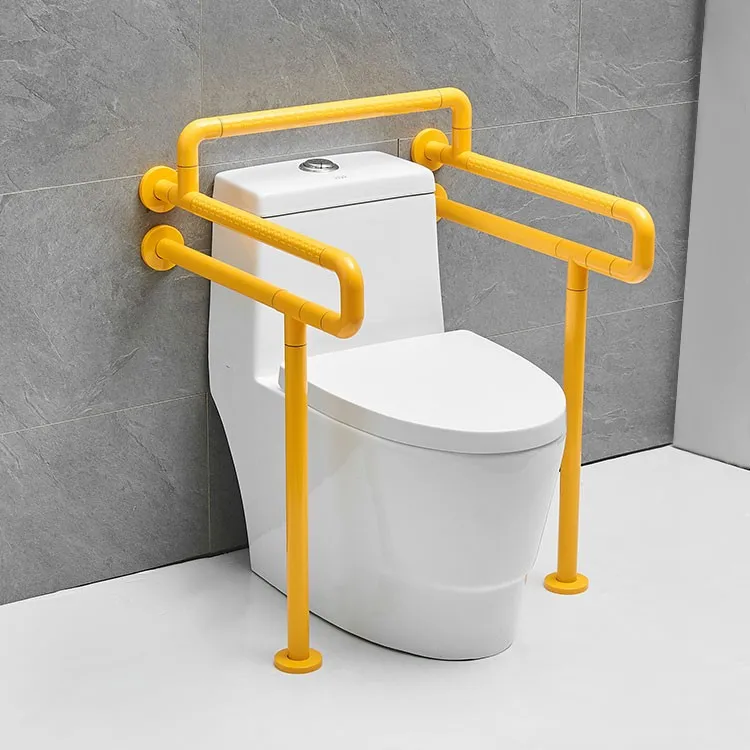

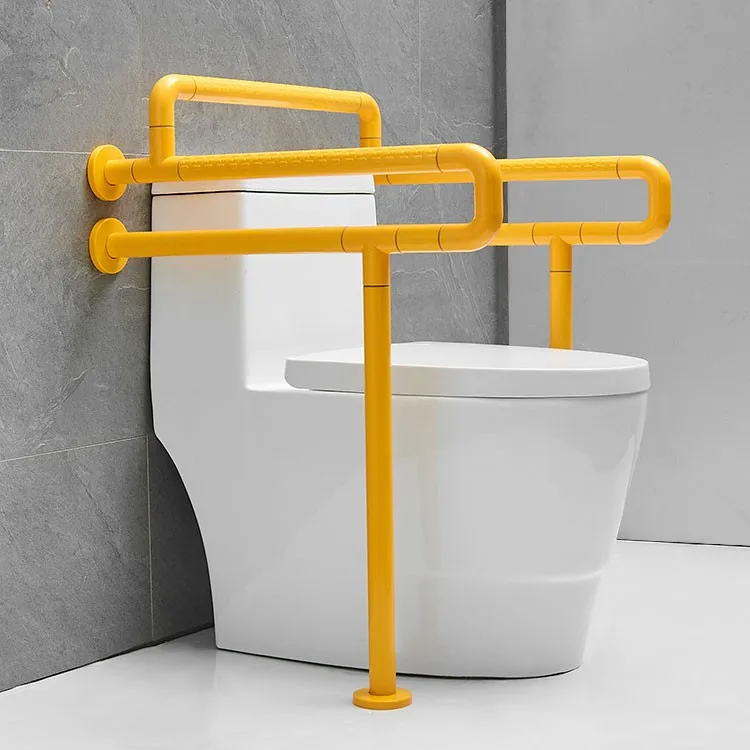

Το 3W009Μπάρα στήριξης μπάνιου ανοξείδωτηχρησιμοποιεί μια γεωμετρία επαφών τριών-σημείων. Δύο φλάντζες δίσκου-επιτοίχια στερεώνονται στον τοίχο σε διαφορετικά ύψη, κατανέμοντας το φορτίο τοίχου σε ένα κατακόρυφο άνοιγμα αντί να το συγκεντρώνουν σε ένα σημείο. Ένα πόδι δαπέδου πέφτει από το πλαίσιο σε ένα κυκλικό μαξιλαράκι βάσης στο δάπεδο, μεταφέροντας ένα μέρος του κατακόρυφου φορτίου απευθείας στην πλάκα δαπέδου - ένα δομικό στοιχείο που είναι πάντα παρόν και πάντα ικανό να δεχτεί συμπιεστικό φορτίο, ανεξάρτητα από τον τύπο κατασκευής του τοίχου.

Το πρακτικό αποτέλεσμα είναι ότι το 3W009Μπάρα στήριξης μπάνιου ανοξείδωτημπορεί να εγκατασταθεί σε μπάνια όπου μια μονή-επιτοίχια στήριξης-θα απαιτούσε πρόσθετο μπλοκάρισμα ή δομική διερεύνηση. Το σκέλος δαπέδου καταργεί τον περιορισμό ότι ο τοίχος μόνος του πρέπει να φέρει το πλήρες φορτίο - καθιστώντας το πλαίσιο προσδιοριζόμενο σε ένα ευρύτερο φάσμα συνθηκών κατασκευής.

Λειτουργία σιδηροδρόμου ανά φάση μεταφοράς

Το σκέλος δαπέδου του 3W009 καταλήγει σε μια κυκλική βάση δίσκου που βρίσκεται στην επιφάνεια του δαπέδου του μπάνιου. Η βάση του δίσκου κατανέμει το στοιχείο κατακόρυφου φορτίου που μεταφέρεται μέσω του ποδιού σε μια περιοχή επαφής μεγαλύτερη από τη διατομή του σωλήνα-μόνο - μειώνοντας την σημειακή-πίεση φορτίου στο πλακίδιο από κάτω. Για τυπικά κεραμικά πλακίδια δαπέδου που τοποθετούνται πάνω από πλάκα σκυροδέματος, αυτή η κατανεμημένη επαφή είναι προτιμότερη από μια μικρή-αποτύπωση επαφής σημείου, η οποία θα μπορούσε να προκαλέσει επιφανειακές ρωγμές σε πλακάκια με λεπτά στρώματα λούστρου ή κενά στο συγκολλητικό στρώμα από κάτω.

Το 3W009Μπάρα στήριξης μπάνιου ανοξείδωτηΗ βάση του ποδιού δαπέδου περιλαμβάνει μια επιφάνεια επαφής από ελαστικό μαξιλαράκι - η επιφάνεια του δίσκου που έρχεται σε επαφή με το πλακίδιο έχει την όψη από καουτσούκ-, εμποδίζοντας τη χαλύβδινη βάση να χαράξει το λούστρο του πλακιδίου και να προσθέσει μια μικρή αντίσταση πλευρικής ολίσθησης στη βάση. Το πόδι του δαπέδου δεν τρυπιέται στο δάπεδο - στηρίζεται κάτω από τη βαρύτητα και την κατανομή βάρους του ίδιου του πλαισίου. Αυτό σημαίνει ότι το πλαίσιο μπορεί να επανατοποθετηθεί ή να αφαιρεθεί χωρίς διείσδυση στο δάπεδο, κάτι που σχετίζεται με ενοικιαζόμενα ακίνητα ή εγκαταστάσεις που πρέπει να επαναφέρουν το μπάνιο σε μη προσβάσιμη διαμόρφωση.

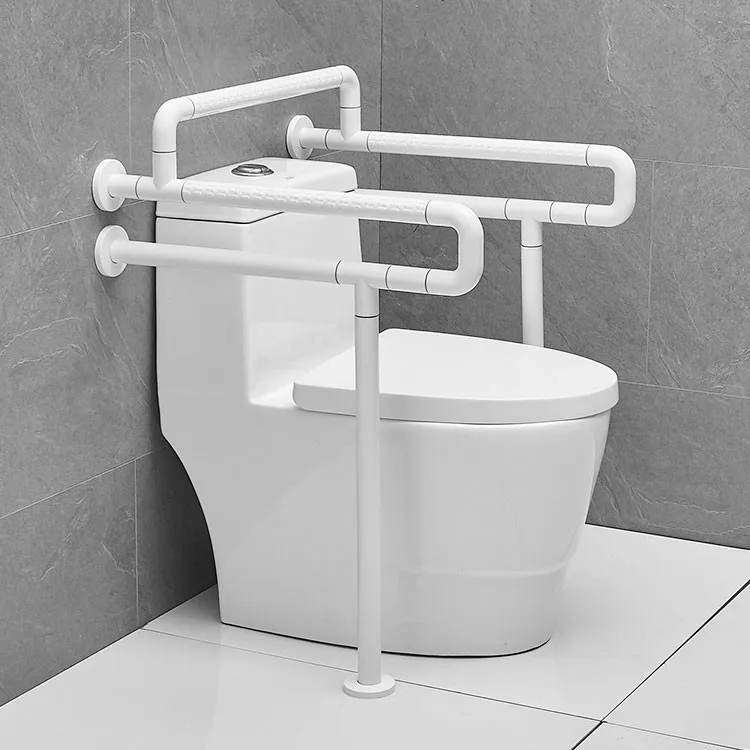

Το λευκό φινίρισμα συνδυάζεται με λευκά είδη υγιεινής, χλωμό πλακάκι και ελαφριά-τονισμένα σχέδια μπάνιου. Το πλαίσιο διαβάζεται ως μέρος του λεξιλογίου του φωτιστικού - η παρουσία του στο μπάνιο είναι ορατή αλλά όχι οπτικά κυρίαρχη. Καθορίζεται σε δωμάτια προσβάσιμα σε ξενοδοχεία, σε ιδιωτικές σουίτες φροντίδας κατοικιών και σε εγκαταστάσεις φροντίδας ηλικιωμένων{4} premium όπου ο εσωτερικός συντονισμός αποτελεί απαίτηση προδιαγραφών παράλληλα με τη λειτουργία ασφάλειας.

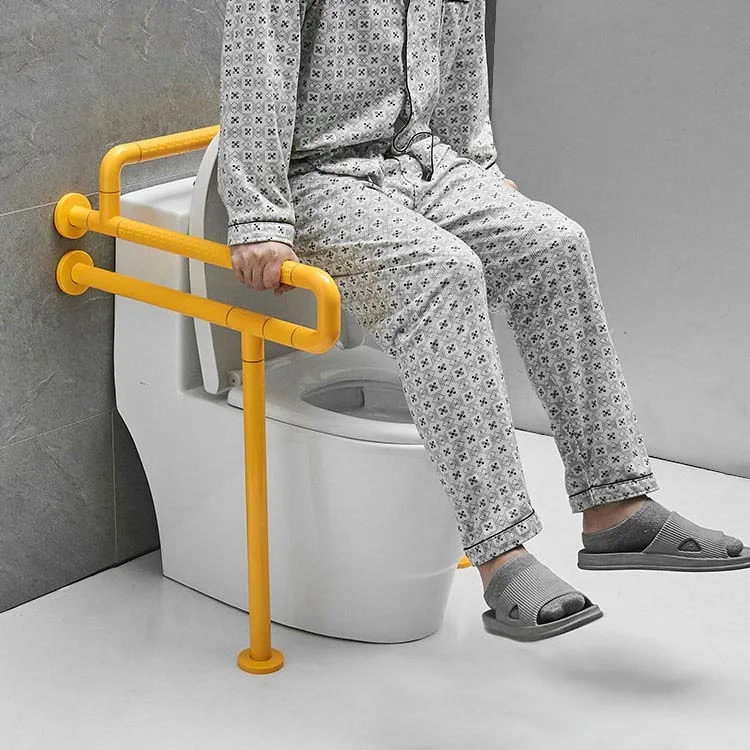

Το κίτρινο είναι το διεθνές χρώμα σήματος προσβασιμότητας - με την ίδια λογική με τις απτικές λωρίδες οδοστρώματος, τα επικίνδυνα καλύμματα κιγκλιδώματος και το υλικό εύρεσης δρόμου σε δημόσια κτίρια. Σε ένα νοσοκομείο, μια μονάδα περίθαλψης ή ένα δημόσιο μπάνιο, το κίτρινο μεταδίδει τη λειτουργία της ράβδου αμέσως σε έναν αποπροσανατολισμένο χρήστη ή με προβλήματα όρασης χωρίς να απαιτεί από αυτόν να ερμηνεύσει το υλικό. Καθορίζεται όπου η άμεση λειτουργική αναγνώριση έχει προτεραιότητα έναντι της οπτικής ενοποίησης.

Πλαίσιο αγκυρωμένο τοίχου + δαπέδου

Wall-Only Fold-Down Rail
